產品描述

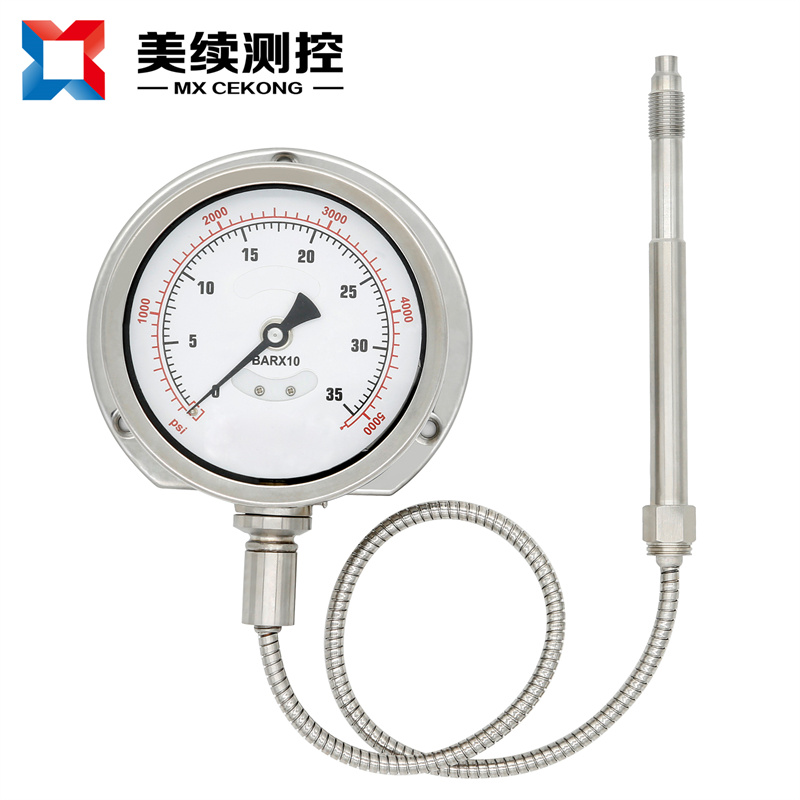

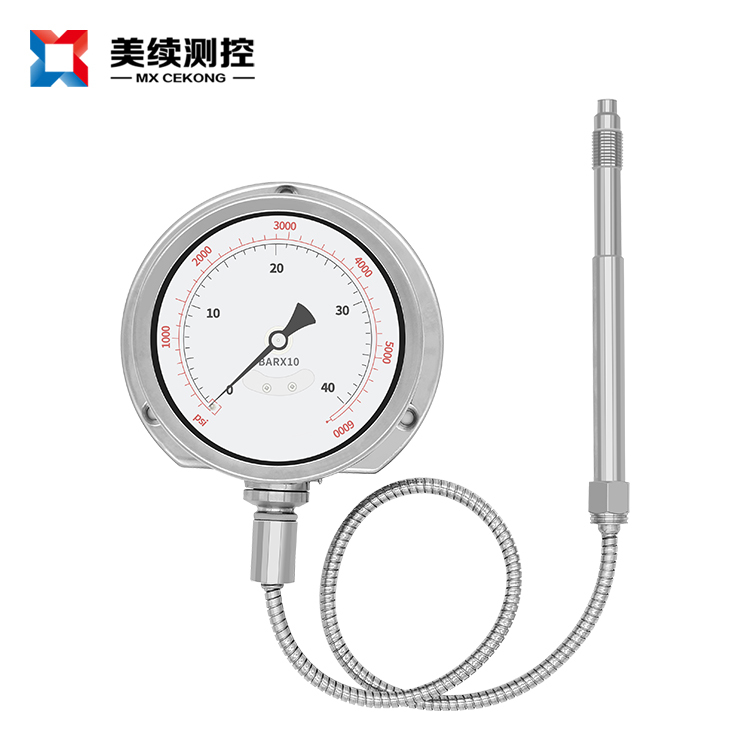

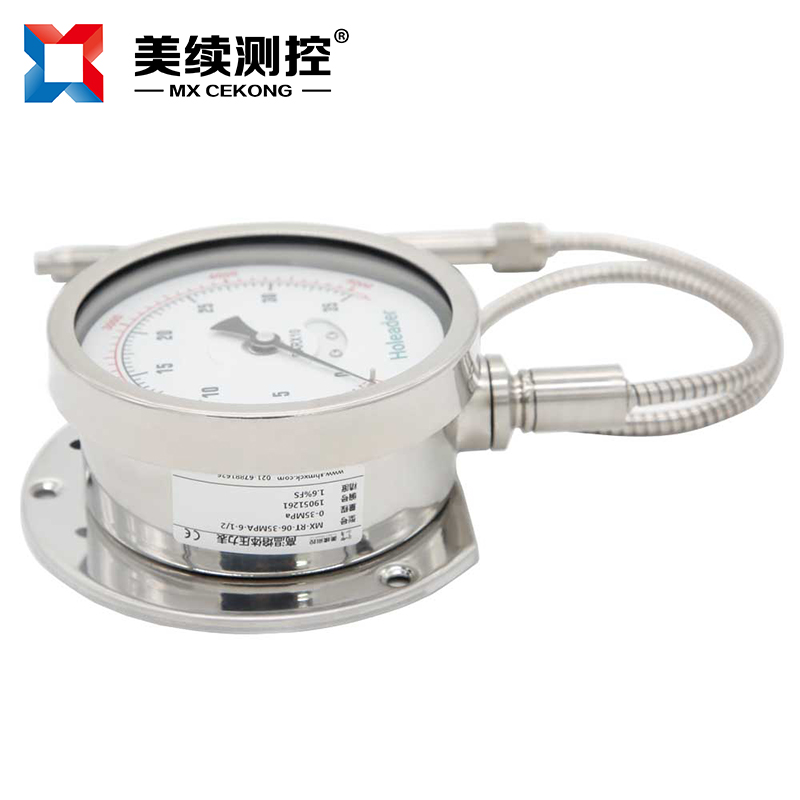

MX-RT-06系列熔體壓力表，其采用了英國進口的高穩定機芯，并且采用膜片隔離、壓力現場指針指示，機械式結構，無需電源供電，原裝進口機芯，在MX-RT-05系列的基礎上又添加了金屬軟線，使表盤可正反安裝，表殼任意360度調整最佳可視角度，廣泛應用于化纖，塑料擠出行業高溫壓力的監測。
應用領域
?化纖拉絲設備
?醫藥、食品加工、包裝設備
?板材擠出機、型材擠出機
?造粒回收機等
?其它高溫流體的壓力測量和控制
?塑料橡膠制造設備
產品特點
?良好的穩定性和重復性
?15-5PH膜片材質
?最高耐溫350℃
?可以替代同等美國進口產品
?高精度、高穩定性
?全不銹鋼封裝
?壓力直接顯示、不需供電
?良好的穩定性和重復性
?抗振動、抗沖擊、量程范圍寬、可測量絕壓、表壓和密封參考壓

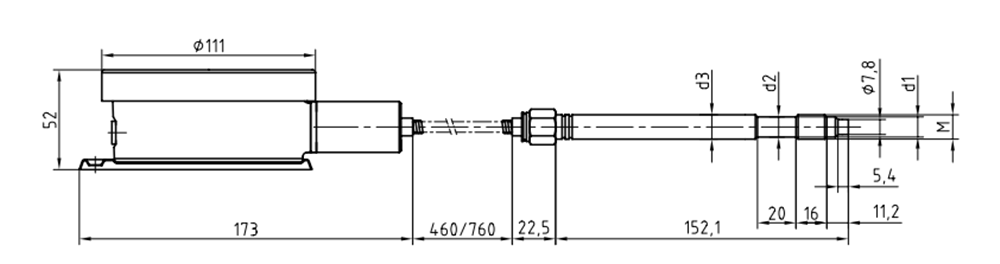

外形尺寸

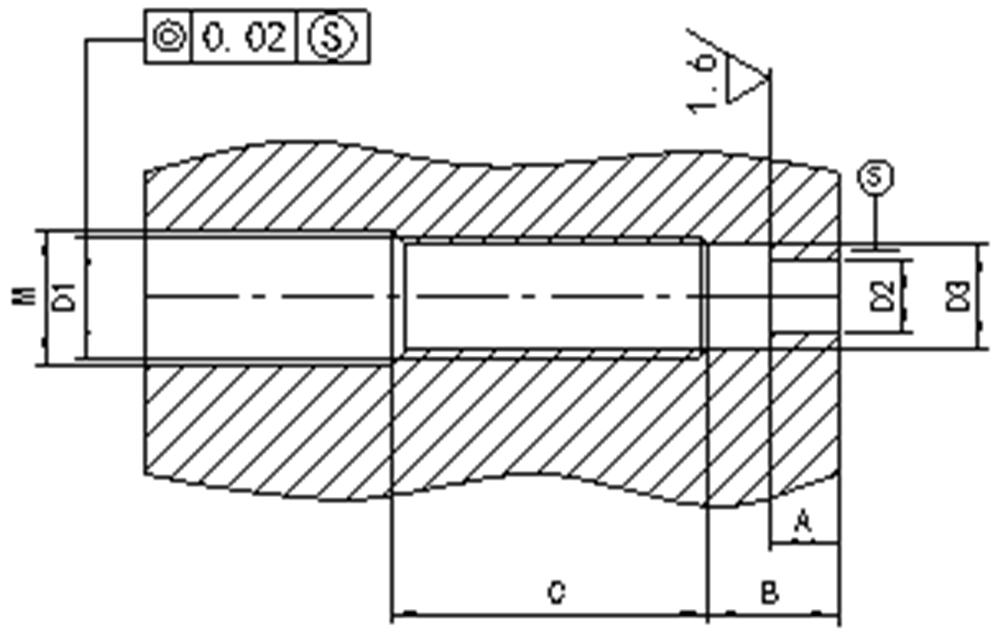

 平面密封 | D1 | M22×1.5 | M28×1.5 | G3/4″ | PT3/8″ |
| D2 | Φ16.1 | Φ18.3 | Φ18.3 | Φ10.3 | |
| D3 | Φ20.1 | Φ26.1 | Φ24.2 | Φ14.9 | |
| M | Φ23 | Φ30 | Φ21 | Φ11 | |
| A | 11 | 12 | 12 | 14 | |
| B | 12 | 15 | 15 | 19 | |
| C | 40 | 35 | 35 | 40 | |

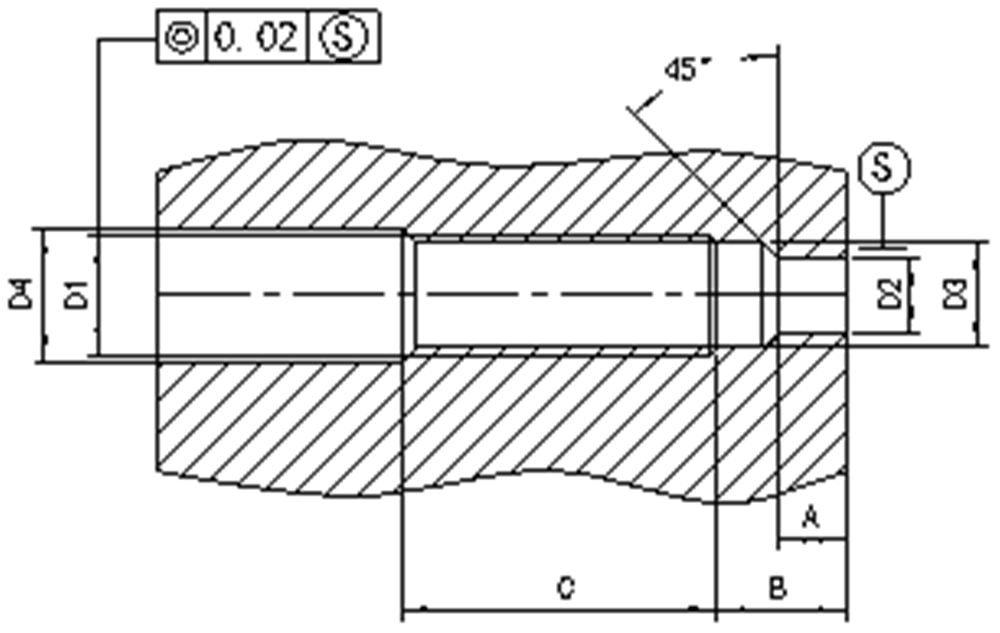

 45°斜面密封 | D1 | M12×1.5 | M14×1.5 | 1/2-20UNF | M18×1.5 |
| D2 | Φ8 | Φ8 | Φ8 | Φ10.1 | |
| D3 | Φ10.8 | Φ12.5 | Φ11.5 | Φ16.1 | |
| D4 | Φ12.5 | Φ14.5 | Φ13.1 | Φ20 | |
| A | 6 | 6 | 6 | 6.5 | |
| B | 9 | 9.5 | 9.5 | 10 |
技術規格
| 壓力量程： | 0-2MPA（此量程請選擇大螺紋）；0-20MPA 0-50MPA 0-100MPA 0-150MPA（量程可選） |
| 綜合精度： | 1.5%FS 代號C； |
| 工作溫度： | -20℃~350度 |
| 非線性值： | 滿量程的0.2% ；過載壓力：1.5倍額定壓力 |
| 膜片材料： | 15-5PH 帶涂層的不銹鋼；特殊膜片材質（請和選型工程師溝通） |
| 表盤直徑： | 100MM |

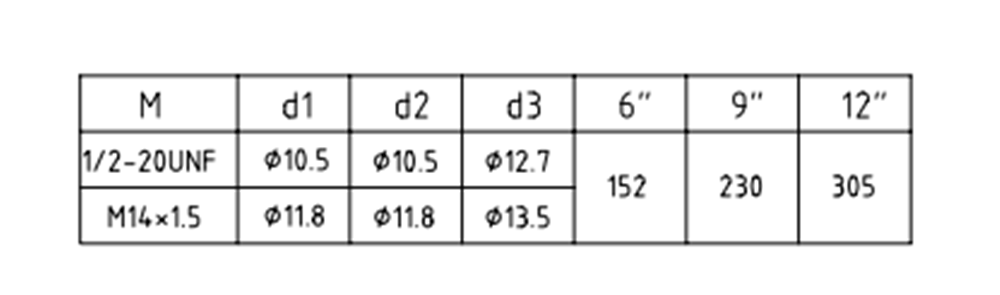

| 硬桿長度： | 硬桿長度：S：6″（英寸）（152mm），9″（230mm），12″（305mm） |
| 軟管長度：N：18″（460mm），30″（762mm） 1英寸=25.5MM | |
| 壓力連接： | 1/2″-20UNF, M14×1.5, M18×1.5, M22×1.5,G3/4（可按客戶要求） |
| 外殼材質： | 默認不銹鋼外殼 |
訂購指南
| 型號 | 量程 | 精度 | 直桿長/軟管長 | 安裝方式 | 無 | 無 |
| MX-RT-06 | 50MPA | 1.5%S | 152MM/460MM | M22*1.5 | ||
| 訂貨舉例 | MX-RT-06-50MPA-152/460-M22 | |||||
特別提醒
如有不懂選型請咨詢銷售工程師，或者當地經銷商。
