產品描述

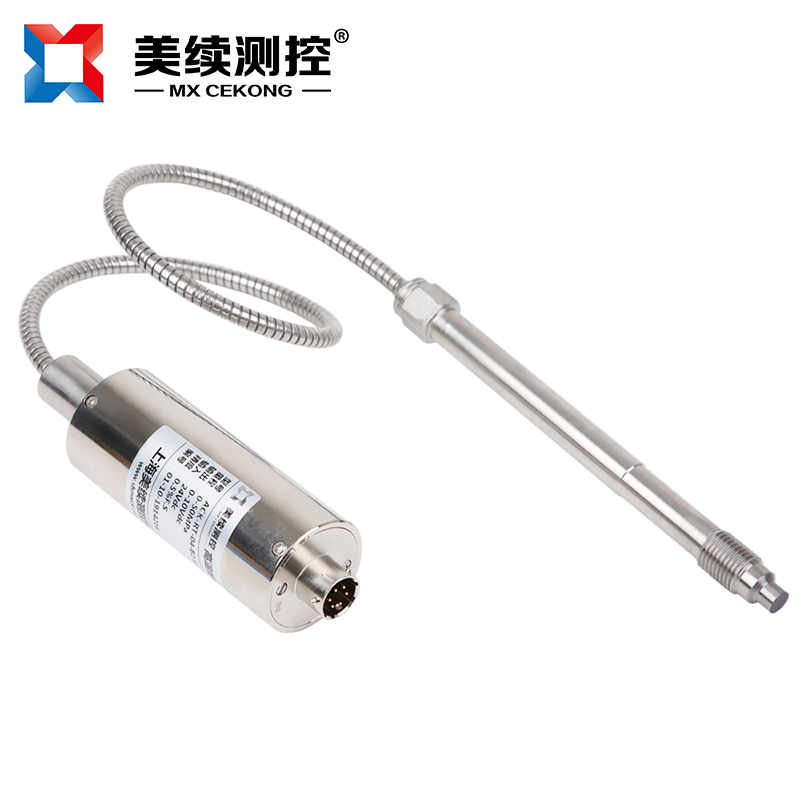

ACK-RT-04系列高精度高溫熔體壓力傳感器/變送器，是我公司針對目前高端塑料，化纖行業一直用美國和意大利產品的窘態，研發的一款完全可以替代同類進口的美國產品和意大利產品。純不銹鋼的外殼加上抗干擾能力強的電路，又在鋼性桿的基礎上加裝了柔性桿遠傳功能，使其在高溫領域惡劣的環境下更具有良好的安裝環境，目前已經在市場上占有了很大的占有率，并且一直是塑料，化纖行業高端熔體壓力傳感器的代表。其中加裝了測溫熱電偶，可實現壓力溫度同點測量。不但可以實現放大信號直接進PLC控制系統，同時又可MV信號進入我司二次儀表，實現簡單的自動化控制。內部80%校準信號，安裝簡單，性價比高。廣泛應用于化纖，塑料擠出行業高溫壓力的監測。
應用領域
?化纖拉絲設備
?醫藥、食品加工、包裝設備
?板材擠出機、型材擠出機
?造粒回收機等
?其它高溫流體的壓力測量和控制
?塑料橡膠制造設備
產品特點
?內部80%校準信號
?良好的穩定性和重復性
?15-5PH膜片材質
?最高耐溫350℃
?可以替代同等美國進口產品
?高精度、高穩定性
?同時在進口型的基礎上我們還有經濟型的產品
外形尺寸
圖1單功能常規外形圖紙

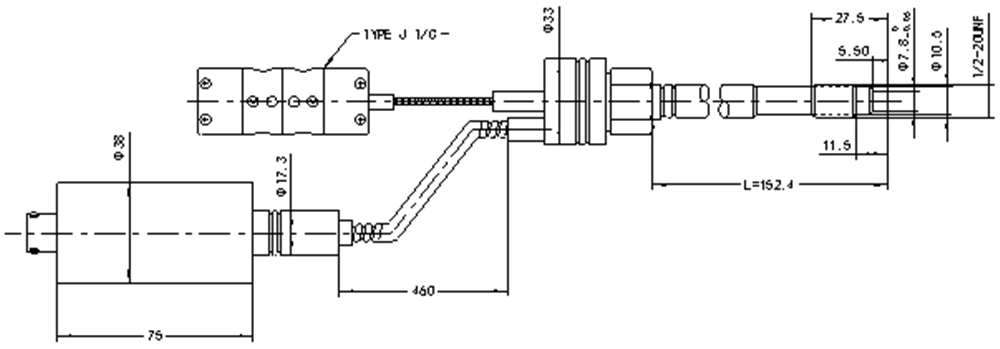

圖2溫壓雙功能常規外形圖紙
技術規格
| 型號選擇： | ACK-RT-04（單功能）；ACK-RT-04（溫壓雙測型） |
| 壓力量程： | 0-2MPA（此量程請選擇大螺紋）；0-20MPA 0-50MPA 0-100MPA 0-150MPA （量程可約定） |
| 綜合精度： | 0.25%FS(代號A)；0.5%FS（代號B） |
| 過載壓力： | 1.5倍額定壓力 |
| 輸出信號： | 傳感器信號：3.33MV/V （代碼1）；變送器輸出信號4-20mA（兩線制代碼2）； 0-10V（代碼3）；0-5V（三線制代碼4）； 4-20mA+HART（代碼5）；RS485（代碼6）. |
| 爆破壓力： | 3倍額定壓力 |
| 供電電壓： | 變送器24VDC（12-36V）；傳感器10VDC（9~12V） |
| 工作溫度： | -20℃~400度 |
| 補償溫度： | 0℃~300° |
| 非線性值： | 滿量程的0.2% |
| 膜片材料： | 15-5PH 帶涂層的不銹鋼 ；特殊膜片材質（請和選型工程師溝通） |
| 內部校準 | 80%FS±1% |
| 硬桿長度： | 硬桿長度：S：6″（英寸）（152mm），9″（230mm），12″（305mm） |
| 軟管長度：N：18″（460mm）；30″（762mm）；1英寸=25.5MM | |
| 壓力連接： | 1/2″-20UNF, M14×1.5, M18×1.5, M22×1.5,G3/4（可按客戶要求） |
| 電氣連接： | 六芯航空插件(C)；格蘭出線(代號D) |
| 選分度號： | PT100，J型，K型，E型， |
| 外殼材質： | 默認不銹鋼外殼 /緣阻抗：200MΩ @ 100 Vdc |
參數說明
訂購指南
| 型號 | 量程(bar) | 精度 | 輸出信號 | 桿長/軟管 | 安裝螺紋 | 電氣連接 | 分度號 |
| ACK-RT-04T | 50MPA | 0.5%S | 4-20MA | 6=152MM/460MM | M14*1.5 | 6芯插件 | PT100 |
| 訂貨舉例 | ACK-RT-04T-50MPA-B2-6/18-M14-C-P | ||||||
特別提醒
如有不懂選型請咨詢銷售工程師，或者當地經銷商。
