產品原理
pH 計：是指用來測定溶液酸堿度值的儀器。pH 計是利用原電池的原理工作的，原電池的兩個電極
間的電動勢依據能斯特定律，既與電極的自身屬性有關，還與溶液里的氫離子濃度有關。原電池的電動勢
和氫離子濃度之間存在對應關系，氫離子濃度的負對數即為 pH 值。
目前工業上最常用的測水 PH 值就是采用的電位分析法，一般都是 PH 計電極再單獨搭配控制儀表一起
使用，但是一些化工、鋼鐵等需求防爆要求的場合或者對安裝要求極其不方便的場合而言就比較麻煩：鑒
于為了更好適用全天候的工作環境，美續測控升級為一體式防爆結構的同時又帶有就地 LCD 液晶顯示，既
可以更好耐腐蝕，適合惡劣環境使用而且又能更便捷地安裝。從而有效測量和檢測水質中的酸堿度。
應用領域
?工業自動化應用領域
?廢水處理方面、污水檢測
?采礦冶煉、造紙、紙漿濃縮
?環保行業、脫硫脫硝、廢水蒸發
?醫療衛生應用、食品及飲料加工行業
?強酸、強堿性、化工廢水行業
?石油化工、紡織拉絲等行業
產品特點
?電極聚四氟乙烯防腐材質、適用各種復雜環境
?可耐 90℃的高溫、能耐強酸強堿侵蝕
?該電極采用低阻抗玻璃膜制成，能應用于各種條件的 PH 測量，
?具有響應快、熱 穩定性好的特點；有良好的再現性、不易水解，基本消除了堿誤差

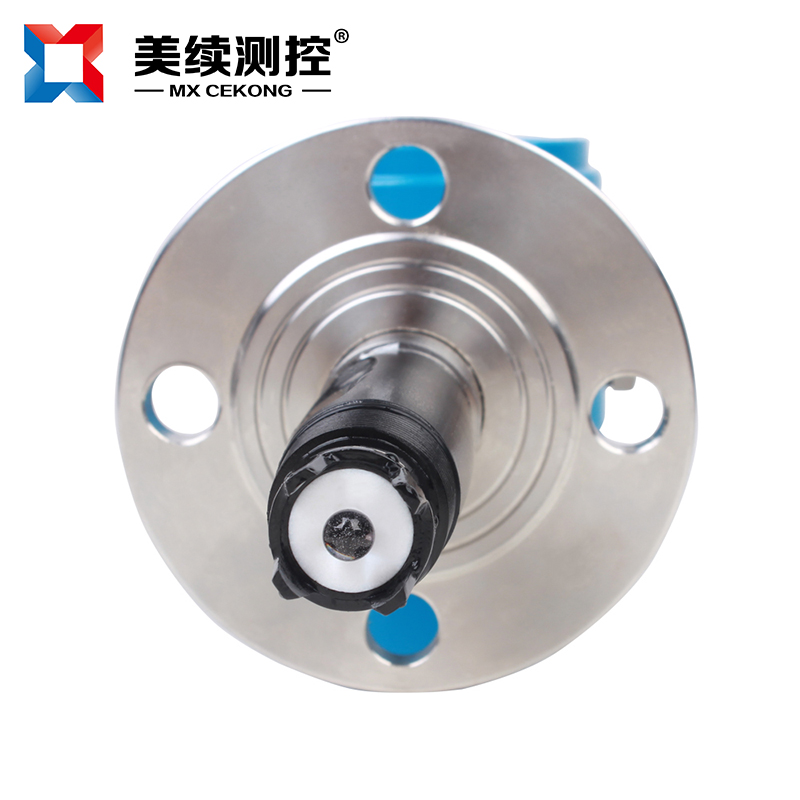

?電極本身采用圓柱型球泡，接觸面積大，敏感區域大，加快響應時間，增強信號穩定

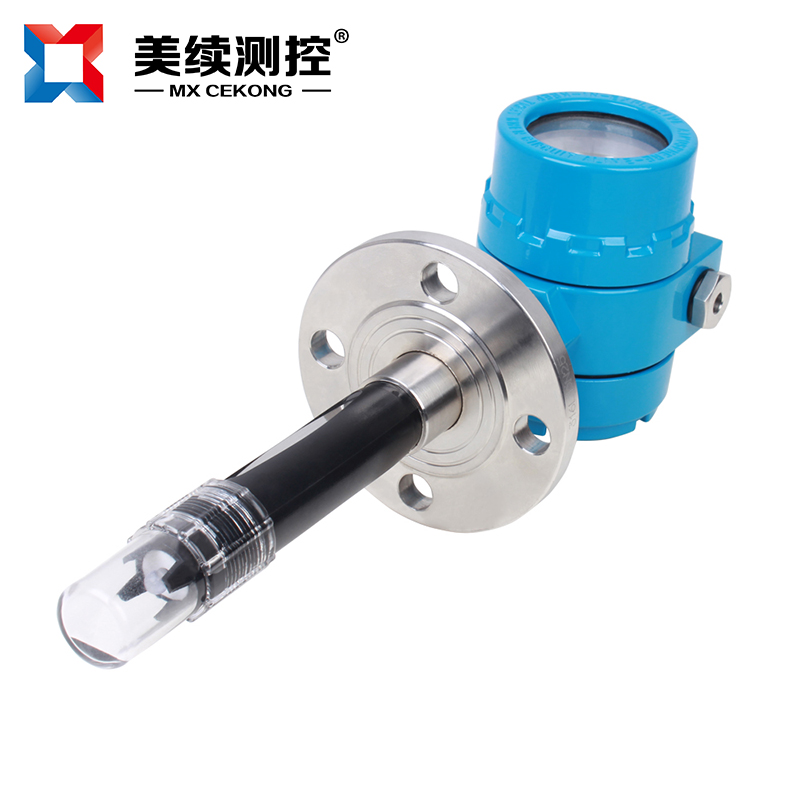

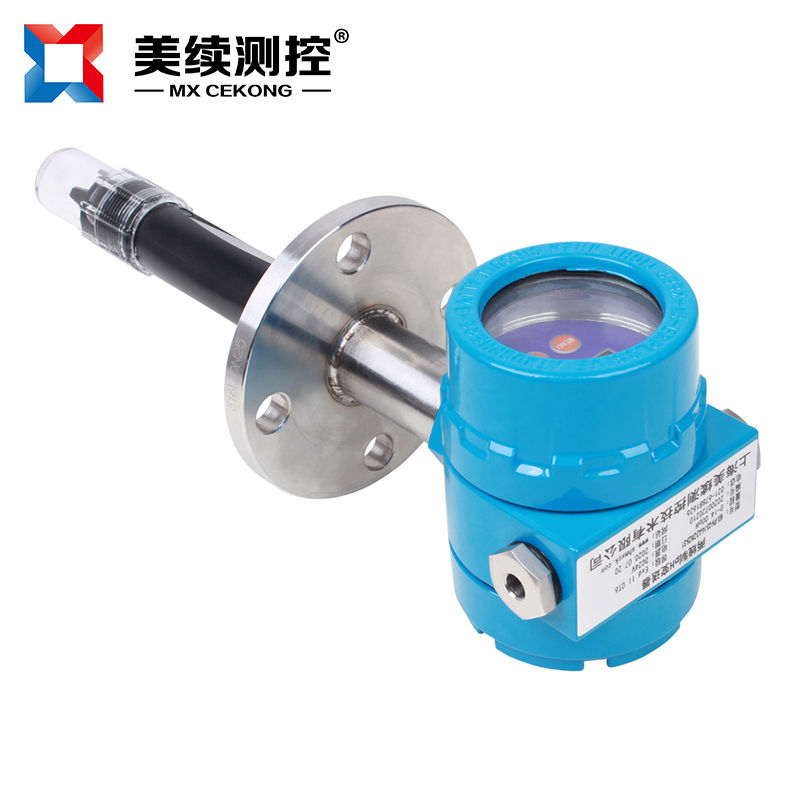

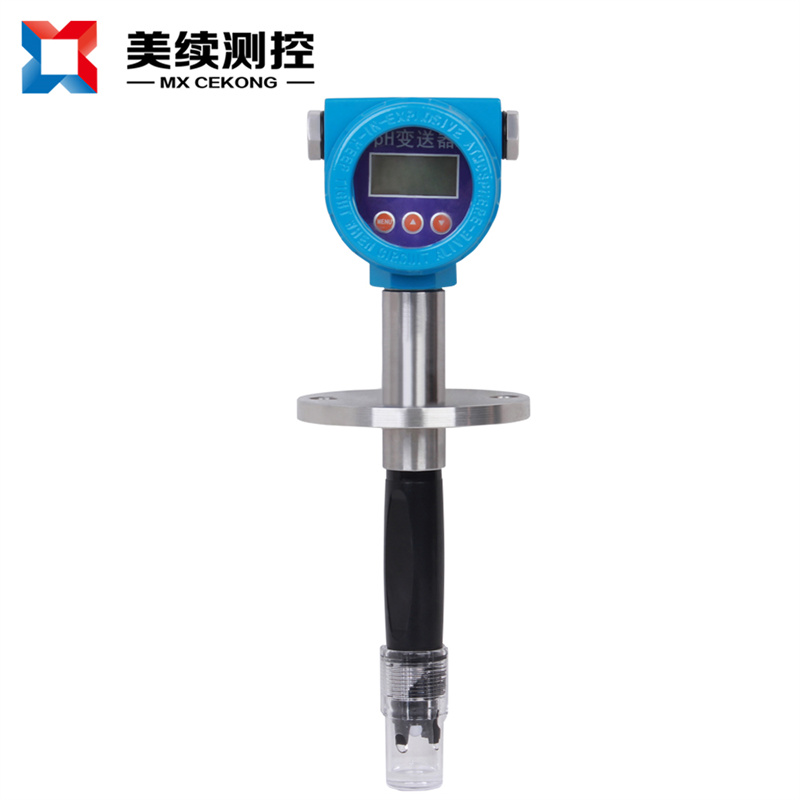

防爆一體式 H PH 計
型號 ： MX- - PH- - 03
防爆一體式 PH 計 MX- - PH- - 03
?玻璃抗沖擊強，比普通電極抗沖擊強度高 35%以上
?具有良好的防水性、防紫外線腐蝕性強
技術規格
測量范圍： 0-14PH 默認帶防爆表頭且帶 LCD 液晶顯示
綜合精度： ±0.02PH
工作溫度
常規工作溫度 0-80°（W1 常規工業電極）；溫度 0-100°（W2 四氟電極）；溫度
0-120°（W3 高溫滅菌電極）。
響應時間： ＜30sec
正常零位： 7±0.5PH 敏感膜電阻：≤250MΩ 耐壓范圍： ≤0.6MPA
供電電源： 12-36VDC（直流寬范圍供電，正常標準 DC24V）
輸出信號： 4-20MA 電流信號（S2）；4-20MA+RS485（S3；
連接方式： G3/4 外螺紋；DN32；DN50；DN65；DN100 等（法蘭可以選銹鋼；PP；四氟）
出線方式： 標準 M20*1.5 內螺紋電氣接口
溫度補償： NTC 10K；PT100;PT1000
斜率： ≥98%
防爆等級： ExdIICT6Gb
訂購指南
型號 量程 工作溫度 輸出 安裝方式 溫度補償 其它要求
MX-PH-03 0-14PH 80° 4-20MA DN32 法蘭 10K ---
訂貨舉例： MX-PH-03-W1-S2-DN32-10K
安裝方式
注意事項
1、玻璃電極插座應保持干燥、清潔，嚴禁接觸酸霧、鹽霧等有害氣體，嚴禁沾上水溶液，保證儀器的高
輸入阻抗。
2、電極前段的保護帽內有適量 3.3mol/LKCL 溶液，電極頭侵泡其中，可以保持敏感膜和液接界的活化。
3、電極使用時，需要去掉前面透明保護帽，將玻璃球泡和接液部分侵泡到被測介質中，安裝固定時請用
生料到做好防水封閉工作，避免水進入 PH 電極中，造成 PH 電極電纜線短路。
防爆一體式 PH 計 MX- - PH- - 03
www.0025sf.cn
4、新電極或久置不用的電極在使用前，必須在蒸餾水中浸泡數小時（或去氯離子）。使電極不對稱電位降
低達到穩定，降低電極內阻。
5、測量時，電極球泡應全部浸入被測溶液中。
6、用戶需要定期對電極前面的敏感膜定期進行清洗/使用時間較長的電極，他的玻璃膜可能變成透明或者
附著沉積物，此時用稀鹽酸洗滌，并用水清洗。
7、電極不用時應洗凈，插入有飽和氯化鉀溶液的保護帽中
8、氯化鉀溶液中應該沒有氣泡，以免使測量回路斷開。
9、PH 電極是一種消耗品，因為測量的環境惡略，正常使用壽命為一年，如果維護不當將會縮短。
