產品描述

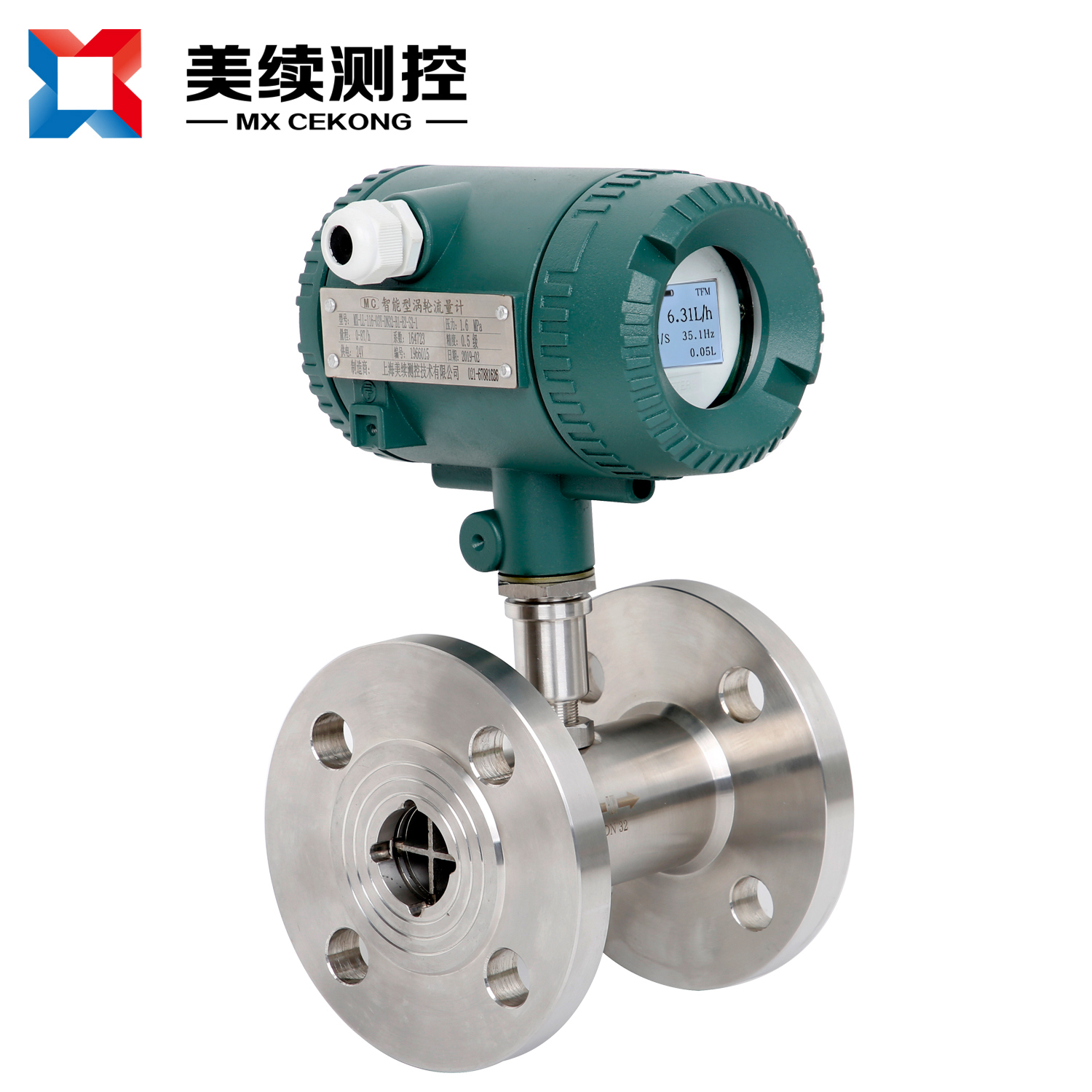

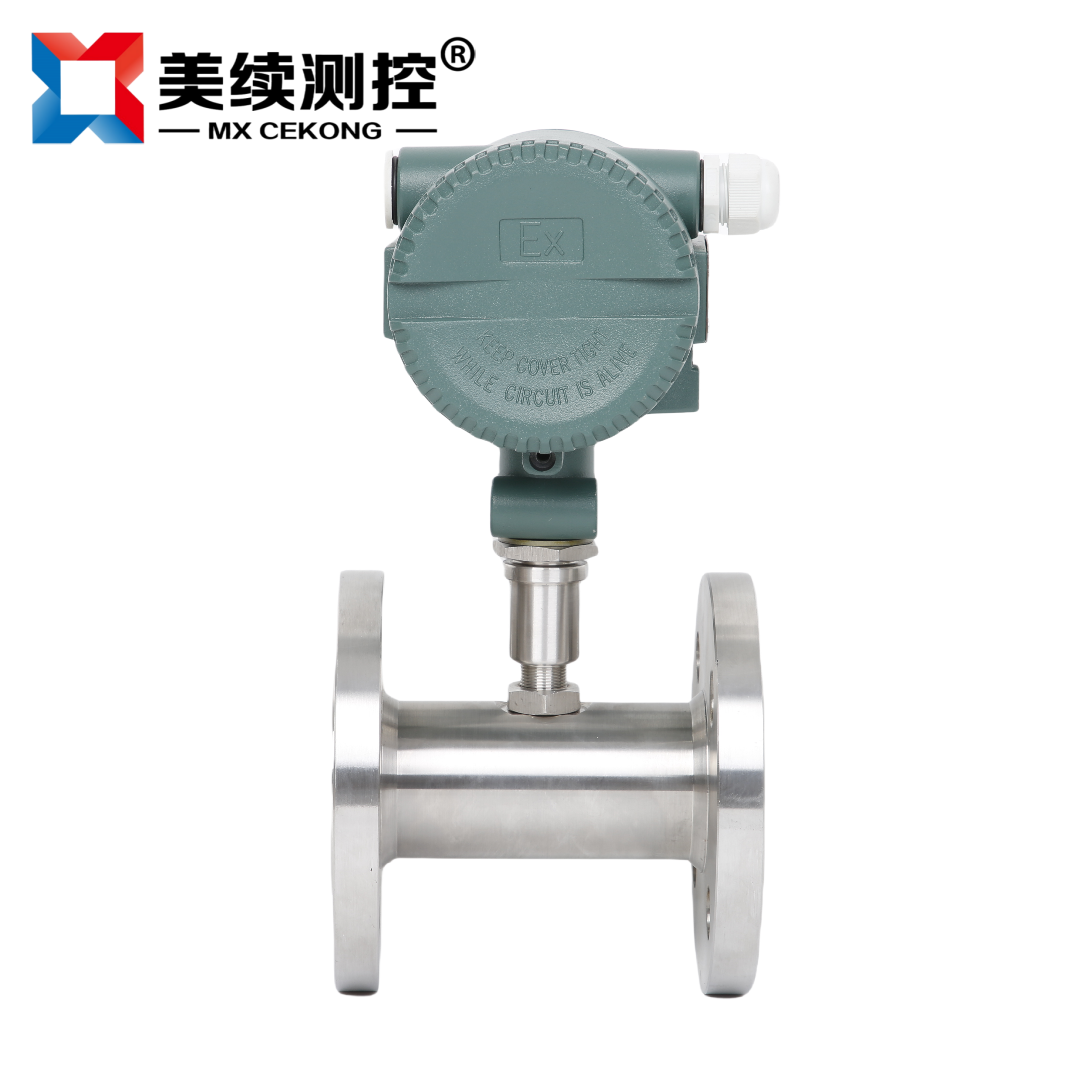

   上海美續渦輪流量計MX-LL-116-03系列-液體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。液體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。

上海美續渦輪流量計MX-LL-116-03系列渦輪流量計是吸取了國外流量儀表先進技術經過優化設計，具有結構簡單輕巧、精確度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計。可用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al?O?、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10^-6㎡/s的液體，對于運動粘度大于5×10^-6㎡/s的液體，可對流量計進行實液標定后使用。與具有特殊功能的顯示儀表配套，還可以實現定量控制、超量報警等功能，廣泛用于石油、化工、冶金、制藥、科研等領域的計量、控制系統，是流量計量和節能的理想儀表

特殊優點

液體渦輪和電磁流量計的區別：電磁流量計只能測擁有導電率的介質，而渦輪流量計不需要。渦輪流量計的可以測純水，油等非油嚴重腐蝕的介質。渦輪流量計比金屬轉子流量計的精度要高，也更加耐用。

應用領域

?石油化工、鋼鐵冶金
?給水排水、水利灌溉
?水處理、污水處理站(環保污水控制、化工污水、電鍍污水)
?泥漿、礦漿、紙漿等流體
?蒸餾脫銷工程系統
?造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制

產品特點

?高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
?重復性好，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
?范圍度寬，中大口徑可達1:20，小口徑為1:10；
?結構緊湊輕巧，安裝維護方便，流通能力大；
?適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表　

口徑說明

測量范圍及工作壓力

當流體流經傳感器，推動管段內葉輪旋轉，然后通過葉輪與信號檢測器之間的磁耦合，將流體的流速轉換為電脈沖信號輸出，通過放大器放大整形并傳輸給顯示儀表，即可達到對流體的體積流量或總量的測量目的。
在一定的流量范圍內，脈沖頻率f與流經傳感器的液體的體積流量Q成正比，流量運算方程式為：Q=f/K
式中： f—脈沖頻率
 K—傳感器的儀表系數（1/L）由校驗給出

參數規格


選型指南



特別提醒

如有不懂選型請咨詢銷售工程師，或者當地經銷商。
公司名稱：上海美續測控技術有限公司
辦公地址：上海市松江區三新北路1800弄國家電子商務園24號樓3層
工廠地址：上海松江區光華路650號
聯系電話：021-67881626
公司網址：www.0025sf.cn  、詳細說明請參照使用說明
