美續測控產品中心

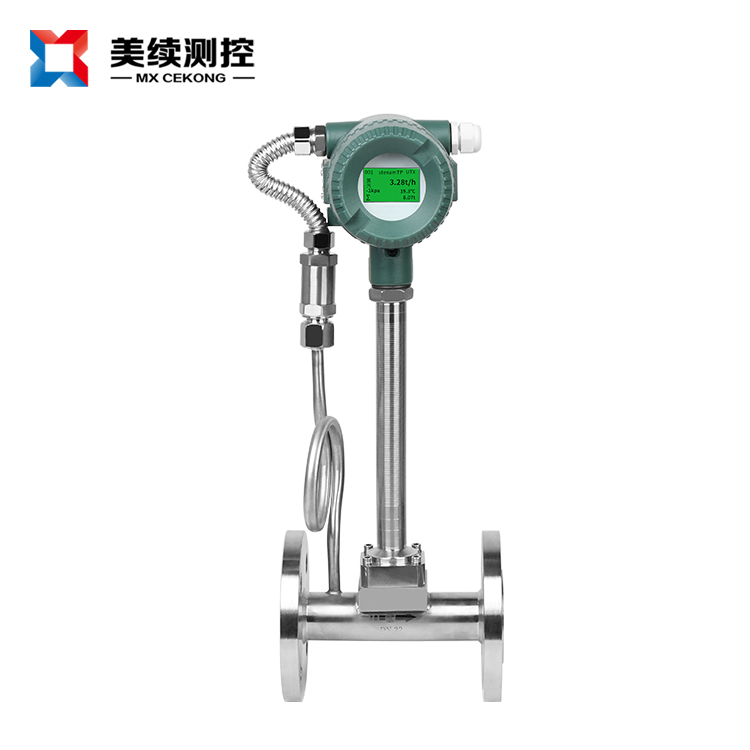

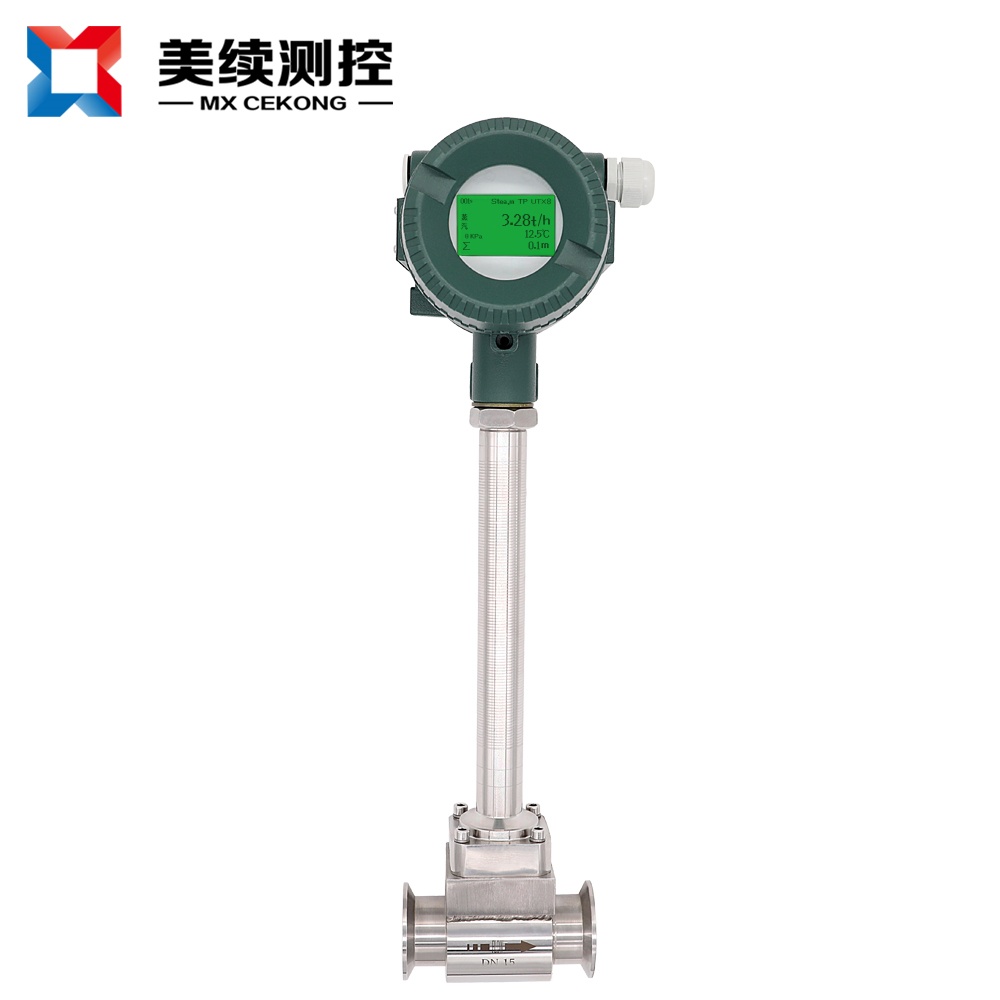

上海美續渦街流量計MX-LL-116-02（Voetex street flowmeter）：渦街流量計是根據卡門（Karman）渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。

在線咨詢

全國熱線

400 6626 286

產品描述

上海美續渦街流量計MX-LL-116-02（Voetex street flowmeter）：渦街流量計是根據卡門（Karman）渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。


應用領域

渦街流量計屬于流體振動式流量計，主要用于測量飽和蒸汽、過熱蒸汽，各種氣體（如煤氣、天然氣、壓縮空氣、氧氣、氮氣、氬氣、氫氣、二氧化碳等），水及低粘度、低溫液體（如鹽水、液氮）。汽液通用，無需實液標定；可準確測量封閉管道中蒸汽、氣體和液體的流量。
?石油化工、鋼鐵冶金
?給水排水、水利灌溉
?水處理、污水處理站
?泥漿、礦漿、紙漿等流體
?蒸餾脫銷工程系統
?造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制
?鍋爐廠、輸油管道等工業現場的使用

產品特點

?集成溫壓補償功能，可測量流體的標準體積流量或標準質量流量
?測量管內無阻流及活動部件，壓力損失小，因此不會造成額外的能量損失
?高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂
?結構簡單，無可動的機械部件，維護量小
?精度高，可靠性高，不需要現場調試
?全智能化、數字化電路設計，可自動補償被測流體密度或標況體積
?可遠距離傳輸流量信號，能與計算機聯網，實現集中管理

口徑說明

傳感器通徑（mm)	液體（校驗介質：常溫水）		氣體（工況）
傳感器通徑（mm)	標準型	擴展型	氣體（工況）
15	0.8～6	0.5～8	6～40	5～50
20	1～8	0.6～12	8～50	6～60
25	1.5～12	0.8～16	10～80	8～120
40	2.5～30	2～40	52～200	20～300
50	3～50	2.5～60	30～300	25～500
65	5～50	4～100	50～500	40～800
80	8～120	6～160	80～800	60～1200
100	12～200	8～250	120～1200	100～2000
125	20～300	12～400	160～1600	150～3000
150	30～400	18～600	250～2500	200～4000
200	50～800	30～1200	400～4000	350～8000
250	80～1200	40～1600	600～6000	500～12000
300	100～1600	60～2500	1000～10000	600～16000
400	200～3000	120～5000	1600～16000	1000～25000
500	300～5000	200～8000	2500～25000	1600～40000
600	500～8000	300～10000	4000～40000	2500～60000

提示：DN300以上推薦使用MX-LL-116-02C型插入式渦街流量計。

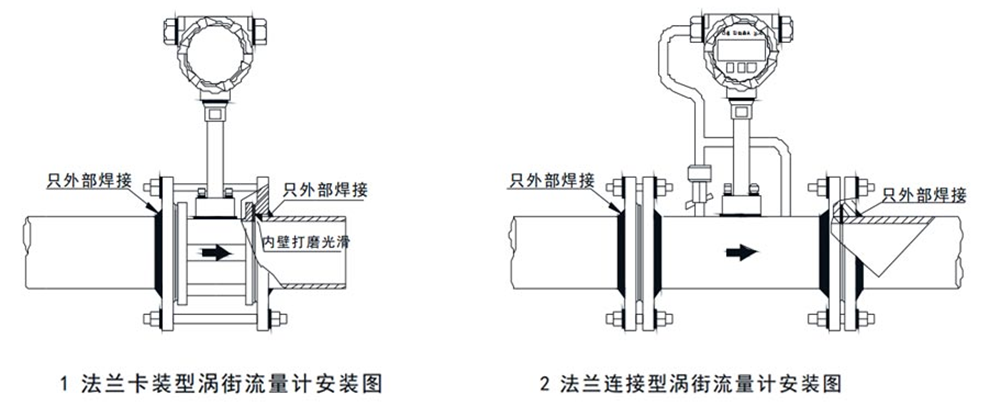

安裝圖

安裝環境

1.盡量避開強電力設備、高頻變頻設備、強電源開關設備；
2.盡量避開高溫熱源、輻射熱源影響；室外安裝應做好遮陽防雨措施；
3.盡量避開振動場所和強腐蝕環境等；同時要考慮安裝維修方便；
l 合理正確的安裝方式：
1.安裝位置盡量避免選擇振動較強的管道，否則必須采取減振措施，如加裝減震短節等；
2.流量計可水平、垂直、傾斜安裝。測量液體時，必須保證流體由低處向高處流動；
3.測量氣體時，流向不限；
4.測量蒸汽或者高溫氣體時，表體支柱盡量與豎直方向成45°安裝

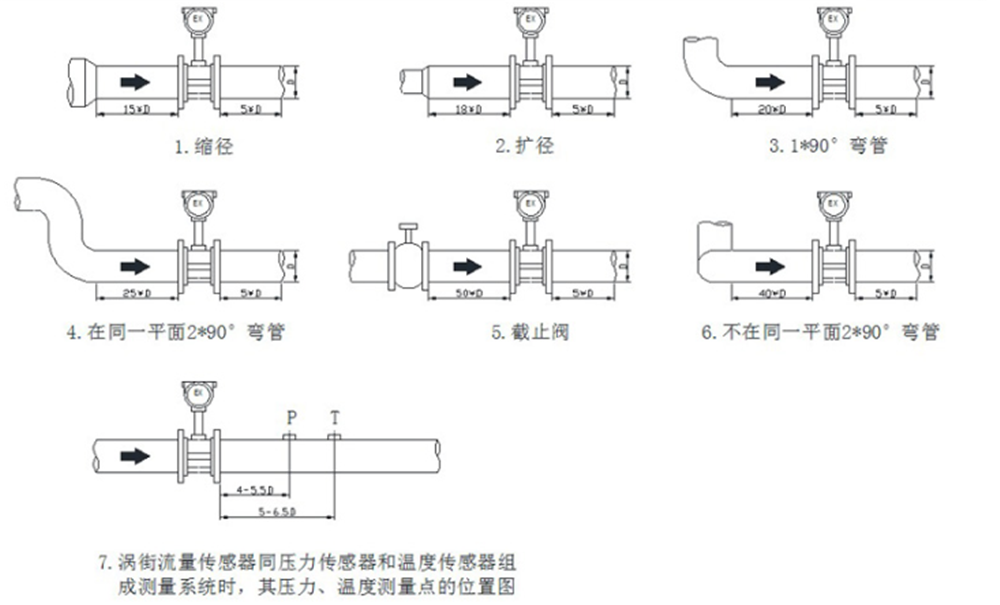

l 直管段要求
為了準確測量，流量計的上、下游必須留有足夠的直管段，上游不應有影響流體流速分布的部件
l 接地要求
流量計安裝時表體應可靠接地，若現場管道不具備接地條件，應單獨做一根可靠地線與儀表外殼接地端相連。

口徑說明

型號	通徑	流量范圍m3/h 固定溫度和密度（飽和蒸汽180℃ ρ=5.157Kg/m3）
116-02-DN15	DN15	3.0~12
116-02-DN20	DN20	6~30
116-02-DN25	DN25	9.0~55
116-02-DN32	DN32	12~120
116-02-DN40	DN40	20~200
116-02-DN50	DN50	30~300
116-02-DN65	DN65	50~500
116-02-DN80	DN80	80~800
116-02-DN100	DN100	120~1200
116-02-DN125	DN125	200~2000
116-02-DN150	DN150	300~3000
116-02-DN200	DN200	500~5000
116-02-DN250	DN250	800~8000
116-02-DN300	DN300	1100~11000

參數規格

型號說明：	MX-LL-116-02（不帶溫壓補償）；MX-LL-116-02G（高溫款）；MX-LL-116-02WY（帶溫壓補償）；MX-LL-116-02DC（電池供電.3.6V內部供電）；MX-LL-116-02C型插入式渦街流量計
公稱直經：	DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、
流速范圍：	正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
相對濕度：	5%-95%
數顯形式：	LCD數顯
精度說明：	液體精度：±1%（代號A2），氣體或者蒸汽精度：±1%（代號A2），±1.5%（代號A3）（氣體默認精度A3）
介質溫度：	（-40～250）℃（代號W1）;（-40～350）℃(W2);（-40～420）℃(W3)
環境溫度：	-20°～+60℃
量程比值：	1:10(默認)；1:15；1:20
大氣壓力	86KPA～106KPA
大氣壓力
壓力等級：	P1等級40公斤=4MPA；P2等級16公斤=1.6MPA；P3等級25公斤=2.5MPA
壓力損失：	阻力系數cd≤2.4
供電方式：	24VDC±5%（E1）；鋰電池3.6VDC（E2）
信號輸出：	S1=4-20MA二線制（標配）；S2=電壓頻率脈沖信號，高電平大于6V，一般8～10V ，低電平0.7～1.3V；S3=RS485通訊接口；S4=HART通訊接口。默認4-20MA（可選）

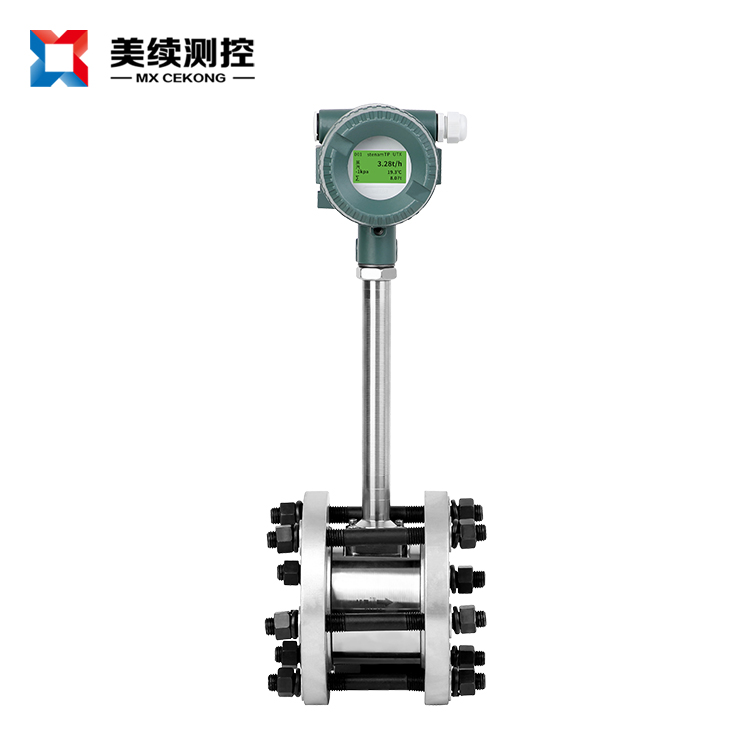

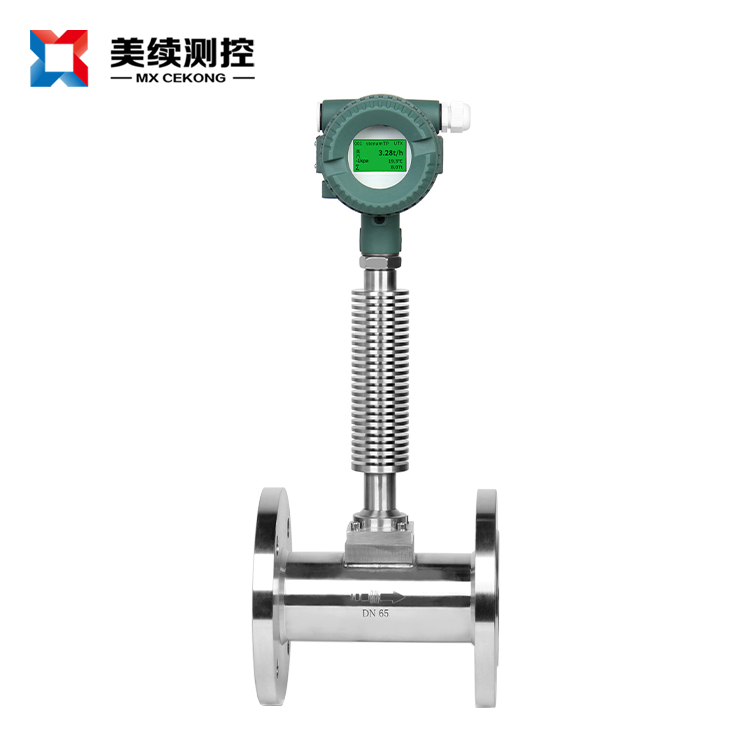

過程連接：	K1=法蘭卡裝連接型；K2=法蘭連接型
本體材質：	法蘭連接型默認不銹鋼304；可以選擇316L材質

選型指南

型號	通徑	精度	工作溫度	公稱等級	供電電壓	信號輸出	過程連接	無	無
MX-LL-116-02	DN50	1.5%	-40～200	16公斤	24VDC	4-20MA	法蘭連接
訂貨舉例：	MX-LL-116-02-DN50-A3-W1-P2-E1-S1-K2
