1、開關量信號：按鈕，行程開關，轉換開關，接近開關，撥碼開關等等。舉個簡單的例子更加容易說清楚：

按鈕或者接近開關的接線所示：PLC開關量接線，一頭接入PLC的輸入端（X0，X1，X2等），另一頭并在一起接入PLC公共端口（COM端）。

2、模擬量信號：一般為各種類型的傳感器，例如：壓力變送器，液位變送器，遠傳壓力表，熱電偶和熱電阻等等信號。

模擬量信號采集設備不同，設備線制（二線制或者三線制）不同，接線方法也會稍有不同。

如圖所示：

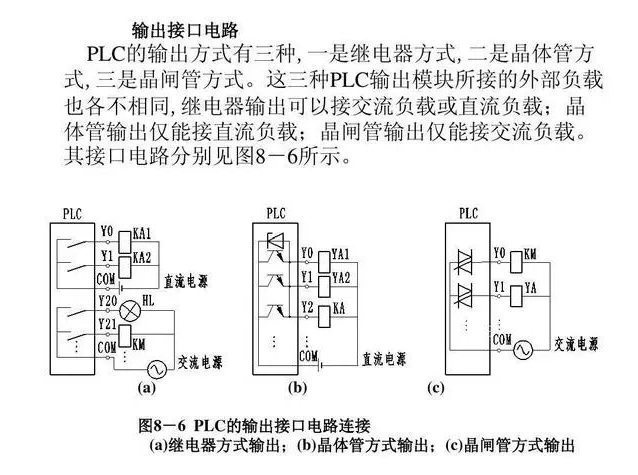

PLC輸出端口接線一般可以分為以下三種情況：1、繼電器輸出2、晶體管輸出3、晶閘管輸出

PLC輸出方式不同，輸出負載所接的電源類型也不同。如圖所示：這是PLC輸入端和輸出端的基本接線，屬于PLC基本知識。
