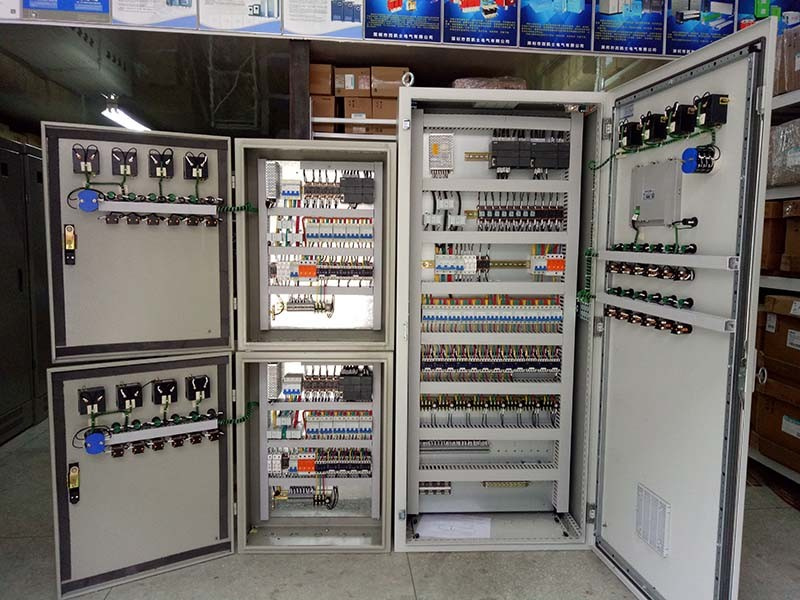

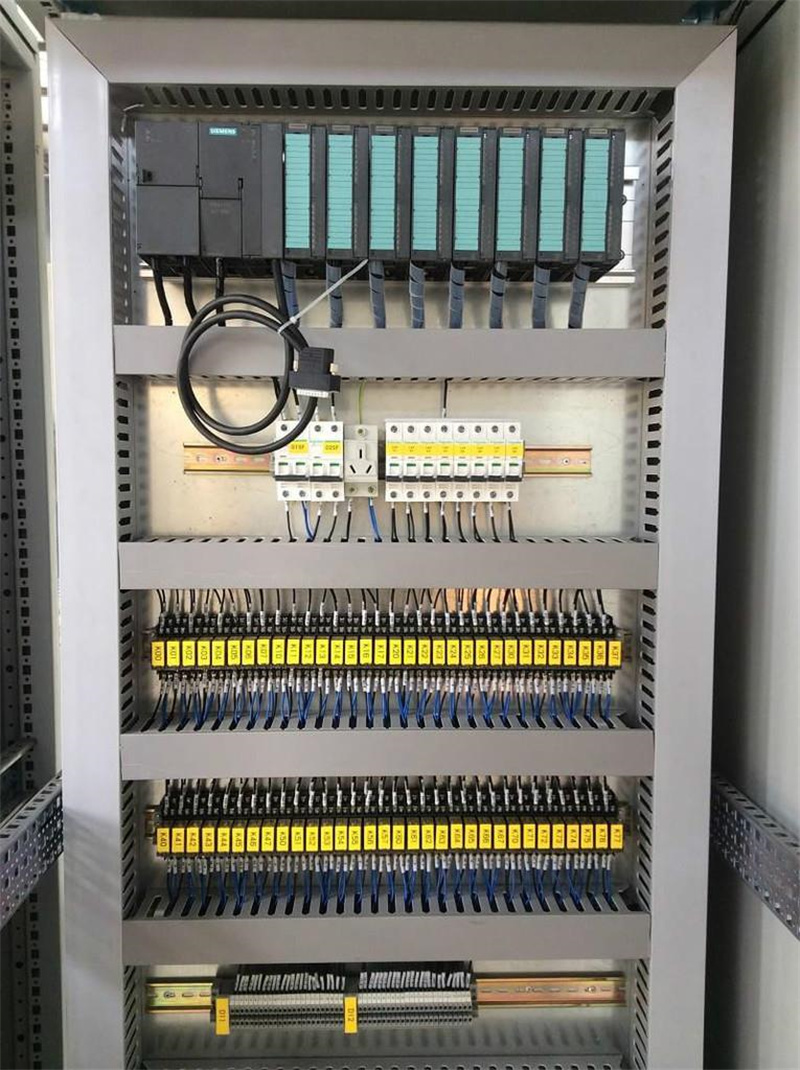

24v輸入，所以公共端為0v這樣plc在輸入端會構成一個閉合回路。產生電流。使發光二極管發光。plc內部光敏二極管檢測到發光二極管的信號。會發出一個脈沖寄存在輸入映像區，plc從輸入映像區采集輸入信號。

輸入端的24v電源可以使用plc本身轉化成的24v電也可以使用外部提供的24v電，并且必須構成回路。

輸出是220v所以此plc的輸出模式必須是繼電器或者晶閘管模式。不能為晶體管，因為晶體管只能輸出直流電。
      外部提供電源構成回路，因為交流電不分方向所以如果輸出為火線那么公共點則與火相連，如果輸出為零線公共點與零線相連，輸出接入負載為220v交流電中，220v電源可以從外部引入。
