聊聊PLC串口通訊和通訊接口這點事

電氣作業人員在使用PLC的時候會接觸到很多的通訊協議以及通訊接口，最基本的PLC串口通訊和基本的通訊接口你都了解嗎？

1，什么是串口通訊？串口是計算機上一種非常通用設備通信的協議（不要與通用串行總線Universal Serial Bus或者USB混淆）。大多數計算機包含兩個基于RS232的串口。

串口同時也是儀器儀表設備通用的通信協議；很多GPIB兼容的設備也帶有RS- 232口。同時，串口通信協議也可以用于獲取遠程采集設備的數據。

2，串口通訊的使用串口通訊使用3根線完成：（1）地線，（2）發送，（3）接收。由于串口通信是異步的，端口能夠在一根線上發送數據同時在另一根線上接收數據。其他線用于握手，但是不是必須的。

串口通信最重要的參數是波特率、數據位、停止位和奇偶校驗。對于兩個進行通行的端口，這些參數必須匹配：

a，波特率：這是一個衡量通信速度的參數。它表示每秒鐘傳送的bit的個數。例如300波特表示每秒鐘發送300個bit。當我們提到時鐘周期時，我們就是指波特率例如如果協議需要4800波特率，那么時鐘是4800Hz。

這意味著串口通信在數據線上的采樣率為4800Hz。通常電話線的波特率為14400，28800和36600。波特率可以遠遠大于這些值，但是波特率和距離成反比。高波特率常常用于放置的很近的儀器間的通訊。

b，數據位：這是衡量通信中實際數據位的參數。當計算機發送一個信息包，實際的數據不會是8位的，標準的值是5、7和8位。如何設置取決于你想傳送的信息。

比如，標準的ASCII碼是0～127（7位）。擴展的ASCII碼是0～255（8位）。如果數據使用簡單的文本（標準ASCII碼），那么每個數據包使用7位數據。每個包是指一個字節，包括開始/停止位，數據位和奇偶校驗位。由于實際數據位取決于通信協議的選取，術語“包”指任何通信的情況。

c，停止位：用于表示單個包的最后一位。典型的值為1，1.5和2位。由于數據是在傳輸線上定時的，并且每一個設備有其自己的時鐘，很可能在通信中兩臺設備間出現了小小的不同步。
因此停止位不僅僅是表示傳輸?shù)慕Y(jié)束，并且提供計算機校正時鐘同步的機會。適用于停止位的位數越多，不同時鐘同步的容忍程度越大，但是數據傳輸率同時也越慢。

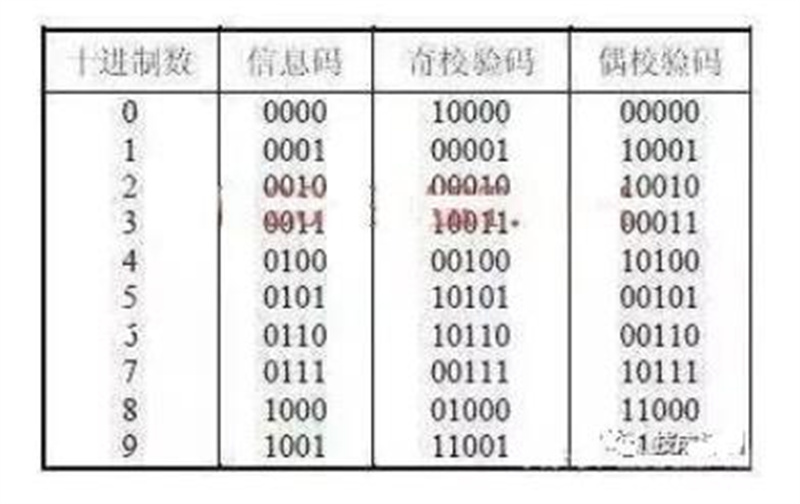

d，奇偶校驗位：在串口通信中一種簡單的檢錯方式。有四種檢錯方式：偶、奇、高和低。當然沒有校驗位也是可以的。對于偶和奇校驗的情況，串口會設置校驗位（數據位后面的一位），用一個值確保傳輸?shù)臄?shù)據有偶個或者奇?zhèn)€邏輯高位。

例如，如果數據是011，那么對于偶校驗，校驗位為0，保證邏輯高的位數是偶數個。如果是奇校驗，校驗位位1，這樣就有3個邏輯高位。高位和低位不真正的檢查數據，簡單置位邏輯高或者邏輯低校驗。這樣使得接收設備能夠知道一個位的狀態，有機會判斷是否有噪聲干擾了通信或傳輸和接受的數據不同步。

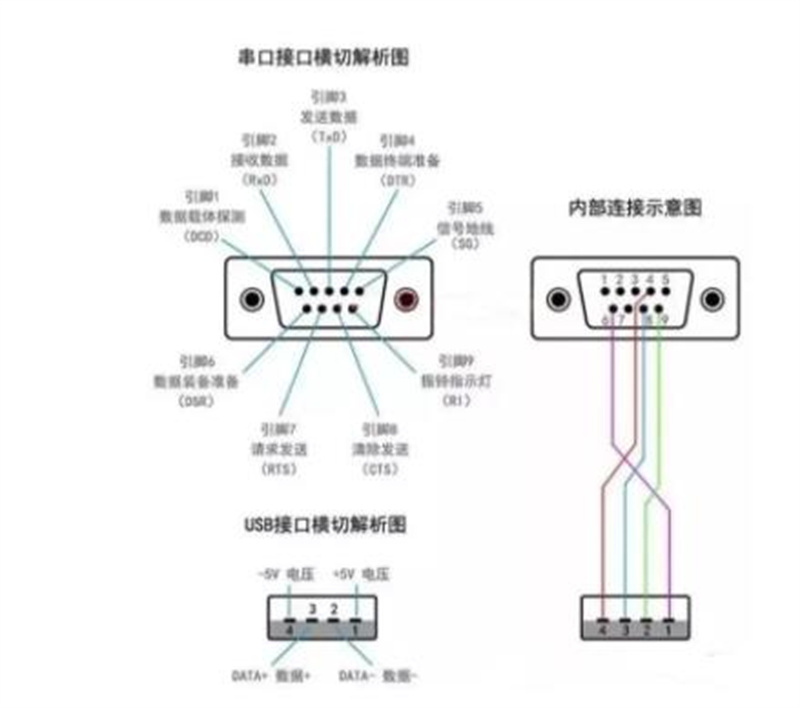

3，常用PLC基本接口a，什么是RS-232？

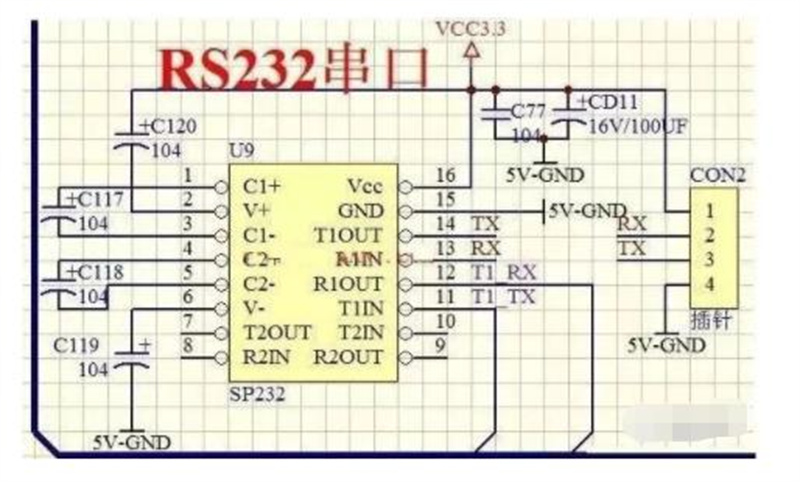

RS-232 （ANSI/EIA-232標準）是IBM-PC及其兼容機上的串行連接標準?？捎糜谠S多用途，比如連接鼠標、打印機或者M(jìn)odem，同時也可以接工業儀器儀表。用于驅動和連線的改進，實際應用中RS-232的傳輸長度或者速度常常超過標準的值。

RS-232只限于PC串口和設備間點對點的通信。RS- 232串口通信最遠距離是50英尺。

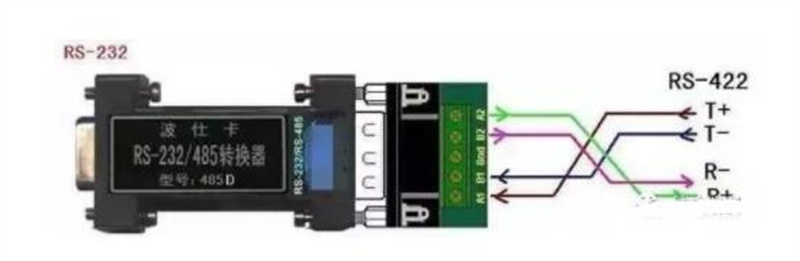

b，什么是RS-422？RS -422（EIA RS-422-A Standard）是Apple的Macintosh計算機的串口連接標準。

RS-422使用差分信號，RS-232使用非平衡參考地的信號。差分傳輸使用兩根線發送和接收信號，對比RS-232，它能更好的抗噪聲和有更遠的傳輸距離。在工業環境中更好的抗噪性和更遠的傳輸距離是一個很大的優點。

c，什么是RS-485？

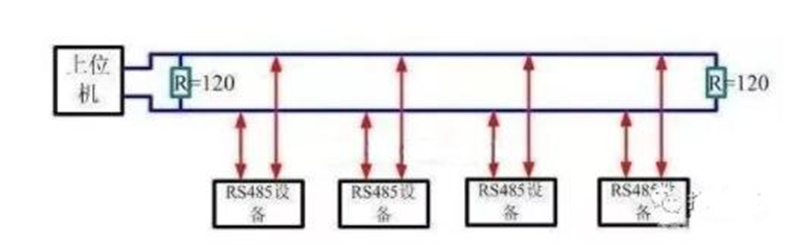

RS -485（EIA-485標準）是RS-422的改進，因?yàn)樗黾恿嗽O(shè)備的個數，從10個增加到32個，同時定義了在最大設備個數情況下的電氣特性，以保證足夠的信號電壓。
有了多個設備的能力，你可以使用一個單個RS-422口建立設備網絡。出色抗噪和多設備能力，在工業應用中建立連向PC機的分布式設備網絡、其他數據收集控制器、HMI或者其他操作時，串行連接會選擇RS-485。
